Des expressions pour étiquetage forcé… et animé

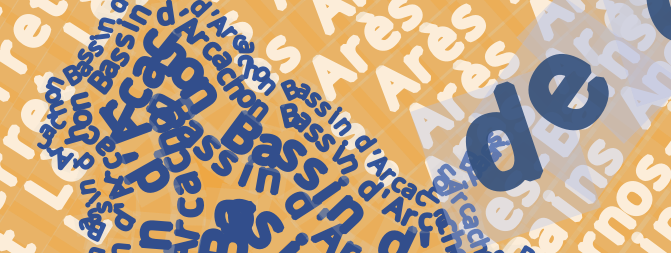

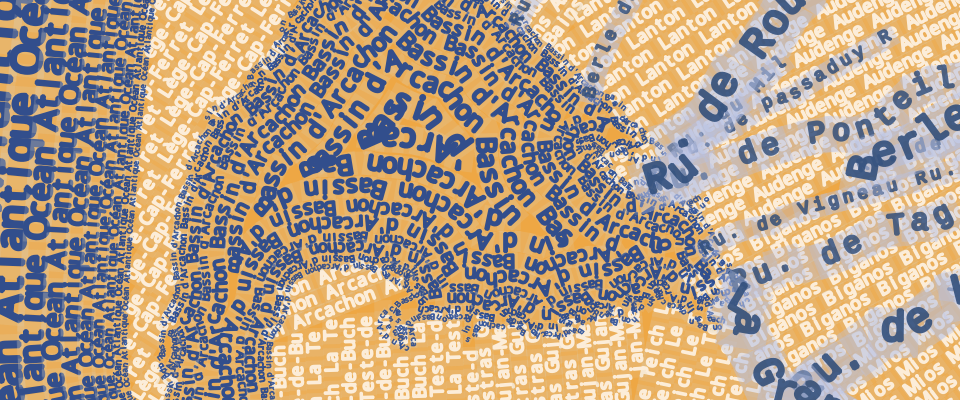

N’arrivant pas à étiqueter (en mode incurvé) un linéaire sur toute sa longueur, et avant que cela soit possible nativement, voilà une expression qui va permettre d’étiqueter quelque-soit le rayon de courbure et répéter le texte à l’infini.
Le principe :
- utiliser le style “ligne de symbole”, avec intervalle.
- comme symbole : un symbole de police
- comme caractère : l’expression ‘charloop()’ qui va égrainer les caractères de votre texte
En paramètres de la fonction : le texte à étiqueter, l’identifiant de la couche (pour des raisons techniques).
Reste à régler la taille, l’espacement…
# Exemples :
# un texte statique
charloop( 'ABCDE...', @layer_id)
# ou un champ de votre couche
charloop( "toponyme"||' ', @layer_id)
Comment ça marche ?
Le moteur d’étiquetage de QGis parcoure la ligne pour placer chaque élément graphique à intervalle régulier et par chance, sollicite l’expression à chaque emplacement, l’expression se contente alors de distribuer un à un les caractères.
Elle gère les éventuels soucis d’ordre (le moteur de rendu passe d’une entité à l’autre, d’une couche à l’autre et complique les choses).
Un dictionnaire (python) stocke l’indice du caractère couramment affiché, pour chaque entité.
Les expressions
Dans le dossier de votre profil, sous python/expressions, placez ce script (ou passez par l’interface “éditeur de fonctions” et copiez le contenu dans votre nouveau script) :
Version animée

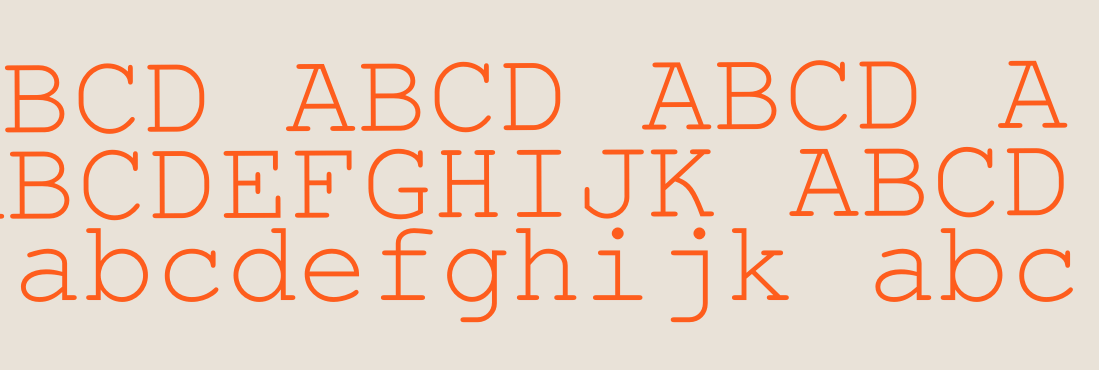

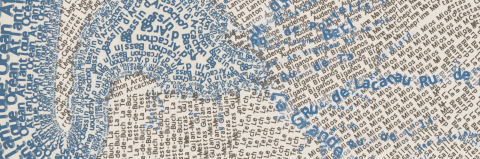

Les fonctions animated_charloop(), charloop_shift (pour un décalage fin des caractères), combinées avec l’utilisation du ‘contrôleur temporel’, et c’est le texte qui s’écoule !
- la vitesse de progression dépendra de la longueur du texte : en fin de cycle, le texte retrouve sa position initiale (l’animation est infinie !).
- le sens de progression suit le sens de vos lignes
Marche à suivre
- activer le contrôle temporel pour la couche
- configuration : “redessiner uniquement”
- dans le contrôleur temporel, choisir une période (en jours par exemple) qui correspondra au nombre d’images attendues

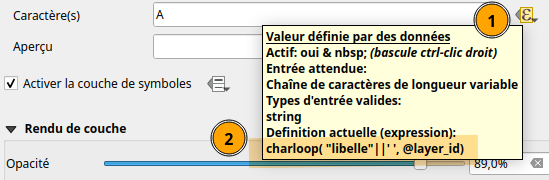

- utilisez l’expression (pour le caractère du symbole de police) de la façon suivante :
animated_charloop('ABCDE', @layerid, @frame_number, @total_frame_count)
ou @frame_number est une variable native (l’indice de l’étape courante du contrôleur temporel) et @total_frame_count le nombre d’étapes total (variable native ou à définir dans les propriétés du projet en version < 3.40)
Mais cela produit une animation trop saccadée (la fonction décale simplement le texte d’un caractère).
On affine alors le positionnement par une expression sur le paramètre “décalage le long de la ligne” :
charloop_shift('ABCDE', @typo_gap, @frame_number, @total_frame_count)
ou @typo_gap correspond à la valeur de l’intervalle choisi pour votre ligne de symbole (variable à définir ou à remplacer par une valeur numérique)
fonctions annexes
- charloop_random : comme charloop, mais décalage aléatoire (pour éviter les alignements malheureux)
- animated_charloop_random : version animée
- line_direction_we : détermine si une ligne est plutôt orientée ouest-est ou est-ouest
pb / difficultés
- Texte à l’envers, linéaire ouest-est, est-ouest ? Le sens de saisie de la ligne est important. Le texte avance dans son sens. Si vous ne la maîtrisez pas à la source, vous pouvez la changer à l’aide d’un style ‘Générateur de géométrie’ qui pourra contenir :
case when line_direction_we()
then ($geometry)
else reverse($geometry)
end
- bug détecté : l’animation ne fonctionnera pas bien si une seule entité est visible !
Les fichiers
Le script à placer dans le dossier de votre profil, sous python/expressions
Un projet exemple et ses couches :
